当前位置:主页>产品中心>硬度检测产品>橡胶/塑料试样制备橡胶/塑料试样制备

产品类别:橡胶/塑料试样制备

名  称:PSTA.01气动式标准试样模切机

品  牌:德国丘泰克

产品简介:在橡胶、弹性体和塑料制品的材料性能测试过程中,一般都需要制作特殊尺寸的测试试样,通过对尺寸非常准确的产品试样进行可靠的重复性测试,获取对应的测试数据,来获知该产品的综合性能,进而评价其的真实质量情况。因此,具有一批高质量的标准测试试样显得尤为重要。 依据标准要求,一般采用标准试样模切机来制作该类样品。普遍被大家所认可的方式是基于膝关节杠杆式原理的手动式裁切系统。对于有特殊要求或者是制样量非常大,我们推荐使用电动或者是气动式的标准试样模切机。

  • 总 述
  • 技术参数表
  • 基本配置
  • 可选配置
  • 相关资料
在橡胶、弹性体和塑料制品的材料性能测试过程中,一般都需要制作特殊尺寸的测试试样,通过对尺寸非常准确的产品试样进行可靠的重复性测试,获取对应的测试数据,来获知该产品的综合性能,进而评价其的真实质量情况。因此,具有一批高质量的标准测试试样显得尤为重要。
依据标准要求,一般采用标准试样模切机来制作该类样品。普遍被大家所认可的方式是基于膝关节杠杆式原理的手动式裁切系统。对于有特殊要求或者是制样量非常大,我们推荐使用电动或者是气动式的标准试样模切机。

产品介绍
PSTA.01气动式标准试样裁切机根据曲柄杠杆原理所制成,配有运行非常平稳的精密滚珠轴承直线导轨,它主要用于制作橡胶、弹性体或塑料产品的样品。操作力与所需的冲压力无关(最大2.2吨)。
该标准试样裁切机的特点在于可准确调节裁切模具的裁切位置。此外,它的尾部带有样品自动顶出系统,裁切后的样品可自动脱模。
技术参数:
6 bar 大气压力 22.5kN
工作行程 60mm
喉深 165mm
可调工作高度 25-315mm
工作台高度 130mm
支架高度 800mm
工作台尺寸 340×240mm
外形尺寸B×D×H 340×588×810mm
重量 大约120kg
最大允许弯曲 0.35mm
最大允许扭矩 70Nm(静态下)


技术特点
1、气动自动裁切;
2、膝关节杠杆原理;
3、滚珠轴承直线导轨;
4、裁切行程可微调;
5、样品自动顶出器;
6、配有可调节的手柄;
7、在机器下端可微调裁切位置;
8、配有可拆卸裁切板的工作台;
9、坚固的C柱以保证高精度裁切样品

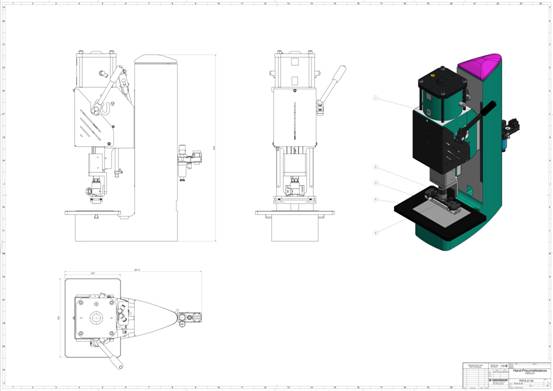

技术图纸:

该单元的基础配置包括铸钢框架(1);带有微调的快速夹紧系统(2),它可以精确的调节裁切位置;处理完样品后,由顶出器(4)自动弹出样品。平坦的工作台(3)作为裁切过程中的支撑。由厚纸板制成的裁切垫板(5)在裁下样品时可为刀刃提供保护,同时确保裁切过程中的样品尺寸准确,该裁切垫板可随时更换。
图示中的裁切机上装有样品裁切模具和夹紧适配器。
